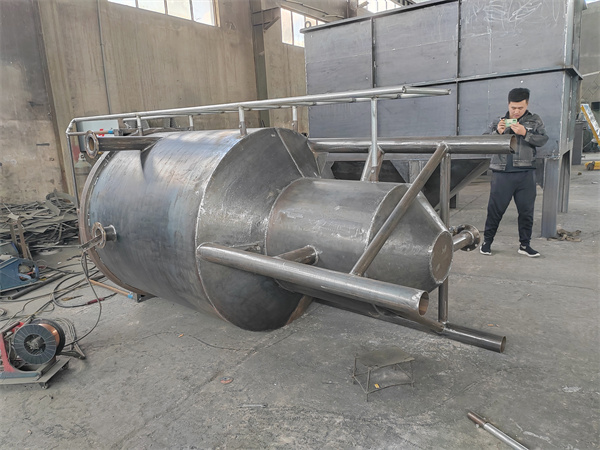

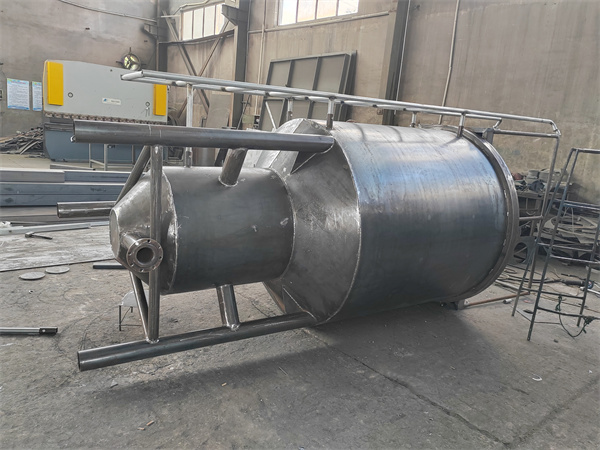

旋流沉砂池

旋流沉砂池，也稱為旋流除砂器、旋流除污器，廣泛應用于化工、環保、醫藥、食品、等諸多行業的液固分離。實踐證明，旋流沉砂池是一種經濟有效，操作簡單，不需要維護，一次性投資，不耗能的綠色環保純物理法水處理設備，采購水處理設備就找山東夢之潔水處理設備有限公司。

一、工作原理

旋流式沉砂池除砂機在驅動裝置的驅動下，池中攪拌葉輪旋轉產生離心力，使水中的砂粒沿壁及池底斜坡集于池底的集砂斗中，同時將砂粒上粘附的有機物分離下來。沉集于砂斗內砂粒通過氣提或砂泵提升至池外，作進一步砂水分離。

1、規劃尺度

旋流沉砂池是連續流的沉砂池，尺度是依照污水最大時流量進行規劃的。

2、旋流攪拌器

在旋流沉砂池內部有一個速度較慢的攪拌器，操控漩渦， 使砂粒下沉， 而懸浮于水中的有機物隨出水排出。旋流攪拌器由池頂作業橋上的齒輪發動機傳動。

3、砂的排出辦法

旋流除砂器底部貯存的砂可主動排出，經過三種辦法：池頂部裝置的氣提泵，靠外部鼓風機或廠內壓縮空氣提供氣源。 在井內放置的葉輪砂泵池頂部裝置的自吸砂泵。

4、洗砂進程

空氣或水流擦洗底部的沉砂，使其成砂漿狀態以便砂泵能夠?qū)⑵渑懦觯黄饹_出砂粒間殘留的有機物。 擦洗過的砂被抽送到一個氣旋別離器，然后進入砂水別離器，進行最后的砂水別離，然后外運處置。

5、氣提泵排砂示意圖氣體泵， 裝置在旋流沉砂池的頂部， 使用工廠壓縮空氣或許專用鼓風機供壓縮空氣，間歇地將砂從池底部抽出來，將砂漿提升至砂水別離器。

6、自吸砂泵排砂

自吸砂泵， 是葉輪砂泵， 裝置在旋流沉砂池的頂部，間歇地將砂從池底部抽出來，將砂漿提升至砂水分離器。

三、設備構造

旋流沉砂池除砂機由葉輪、傳動軸、電機、減速器和吸砂系統組成。由于葉輪槳板向上傾斜，旋轉 時使池中污水作螺旋運動，加上因污水切向進入，產生與葉輪旋向一致的旋流，池中的污水形成渦螺流態。在 適當?shù)娜~槳傾角和線速度條件下，污水中的砂粒將受到?jīng)_刷并仍保持好的沉降效果，而原來附著在砂粒上的有 機物以及重度小的物質將隨污水一同流出旋流池。另外，由于葉輪旋轉，減少了旋流池因進水量變化導致流態 變化的敏感程度，保證了沉砂池穩定、出砂的有機成分含量低等特點。

三、旋流沉砂池處理效果

目前，城市污水處理廠的沉砂池基本上采用兩種類型:一種是應用比較廣泛的曝氣沉砂池，通過池中一側的空氣管控制曝氣，使污水形成具有一定速度的前進旋流(垂直于水流方向)，這種池型具有穩定的除砂效果;另一種是利用水力渦流除砂的旋流沉砂池(其旋流與水流方向基本一致)，具有池型簡單、占地省、運行費用低、除砂效果好等優點，已越來越受到人們的重視。旋流沉砂池的排砂目前采用兩種形式，一種是靠砂泵排砂，其優勢在于設備少、操作簡便，但砂泵的磨損問題也越來越受到用戶的關注;另一種是氣提排砂，其優勢在于系統可靠、耐用，但設備相對較多。

旋流沉砂池是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。

三、旋流沉砂池優點

旋流沉砂池除砂機用于旋流沉砂池，是沉砂、洗砂效果好的不二設備。

※ 結構簡單，操作簡便，使用安全可靠，維護簡單。

※ 具有體積小，處理能力大，節省現場空間等優點。

※ 可在不間斷供水過程中清除水中的砂粒。

※體積小，處理能力大

※與擴大管、緩沖箱等除砂設備相比，具有體積小，處理能力大，節省現場空間等優點。

※不間斷供水

※可在不間斷供水過程中清除水中的砂粒。

※除砂效率高

※避免了其他除砂方式存在水質二次污染的現象，除砂效率高。

※在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。

四、規格和型號

旋流沉砂池是根據流體中的固體顆粒在除砂器里旋轉時的篩分原理制成，集旋流與過濾為一體，在水處理領域?qū)崿F(xiàn)除砂、降濁、固液分離等。廣泛應用于水源熱泵、水處理、食品、醫藥等工業部門。河水、井水除砂，洗煤水、工業選礦、液體除氣以及非互溶液體的分離。

更多關于旋流沉砂池的相關資料，可關注公司網站（www.sdrxscl.com）！
